Envolvente de intercambiador de calor
Industry: Química y petroquímica (PETR)
Application: Válvulas, Tuberías y Accesorios (VPF)
Substrate: Acero al carbono
Customer Location: Repsol-YPF, Refinería La Plata, Argentina
Application Date: Noviembre de 1999
Products:
Belzona® 1321 (Ceramic S-Metal)
Belzona® 1591(Ceramic XHT Metal)
Problem: El equipo presentaba problemas de pinchadura en su envolvente debido al ataque químico producido por la presencia de trazas de ácido fluorhídrico (1 al 2%) en el vapor que ingresaba al mismo para ser enfriado.Dicho vapor ingresaba con una temperatura de aprox. 130°C. La condensación de este ácido se depositaba en el fondo del equipo atacando directamente al metal de la envolvente, produciendo la perforación del mismo.
Photograph Descriptions

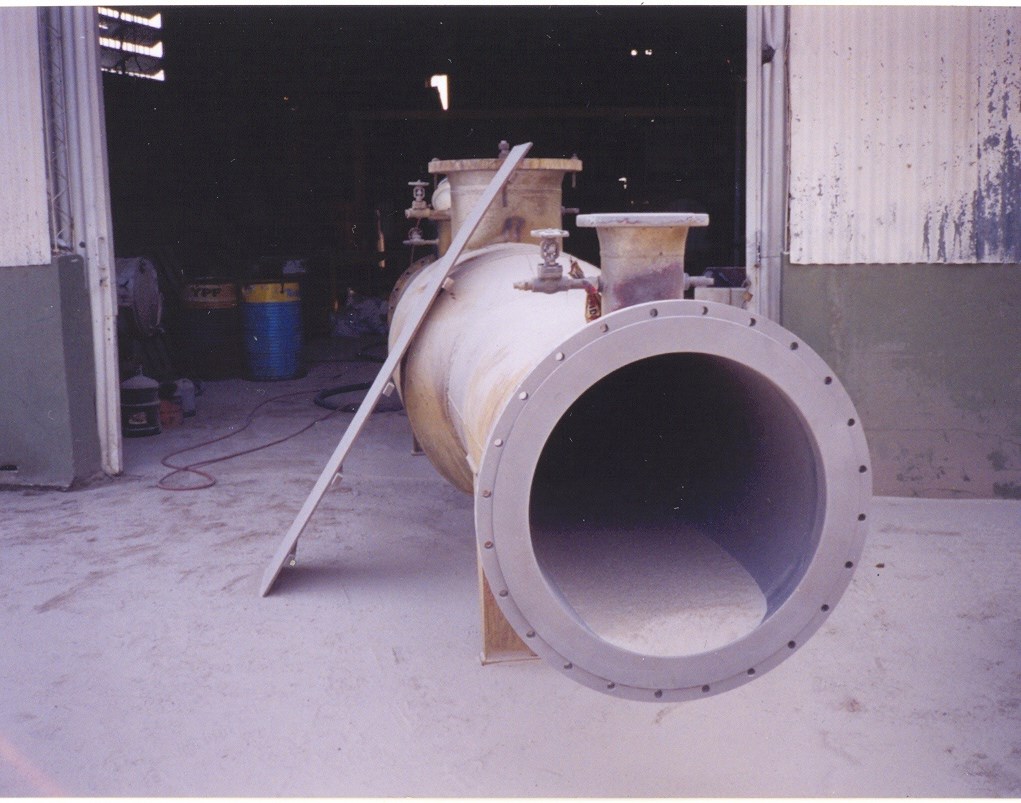

- Vista del equipo

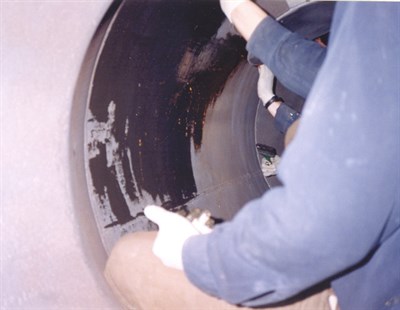

- Aplicación de Belzona® 1591

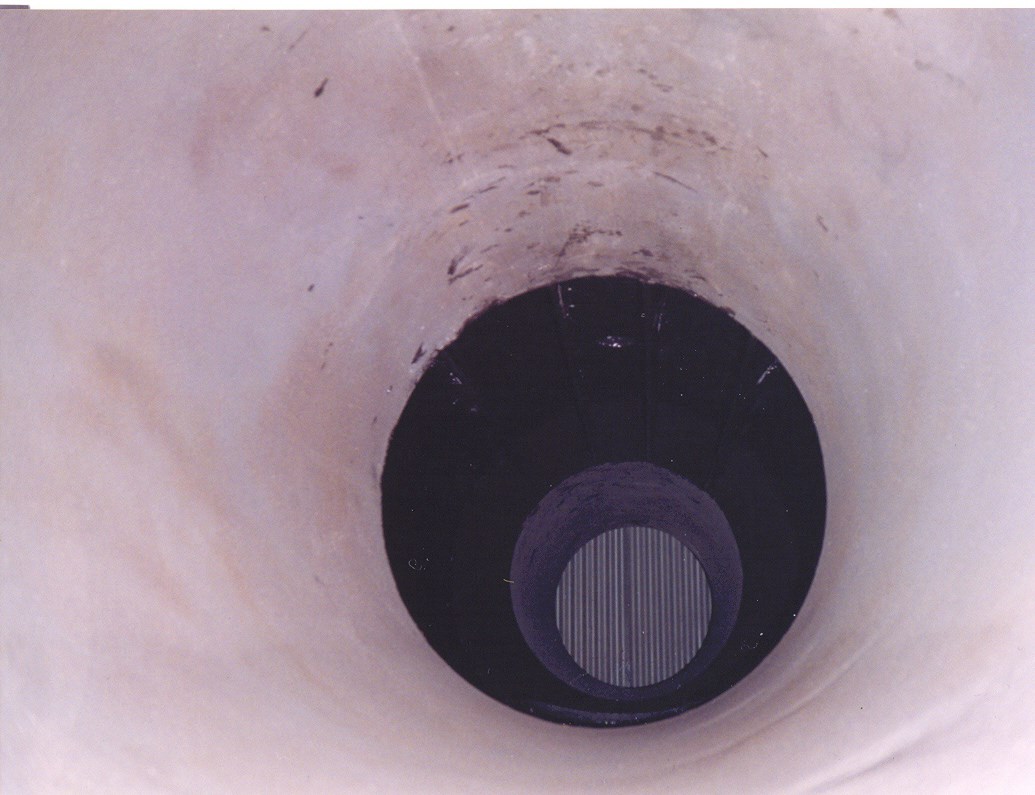

- Vista interior del equipo con Belzona® 1591 ya aplicado

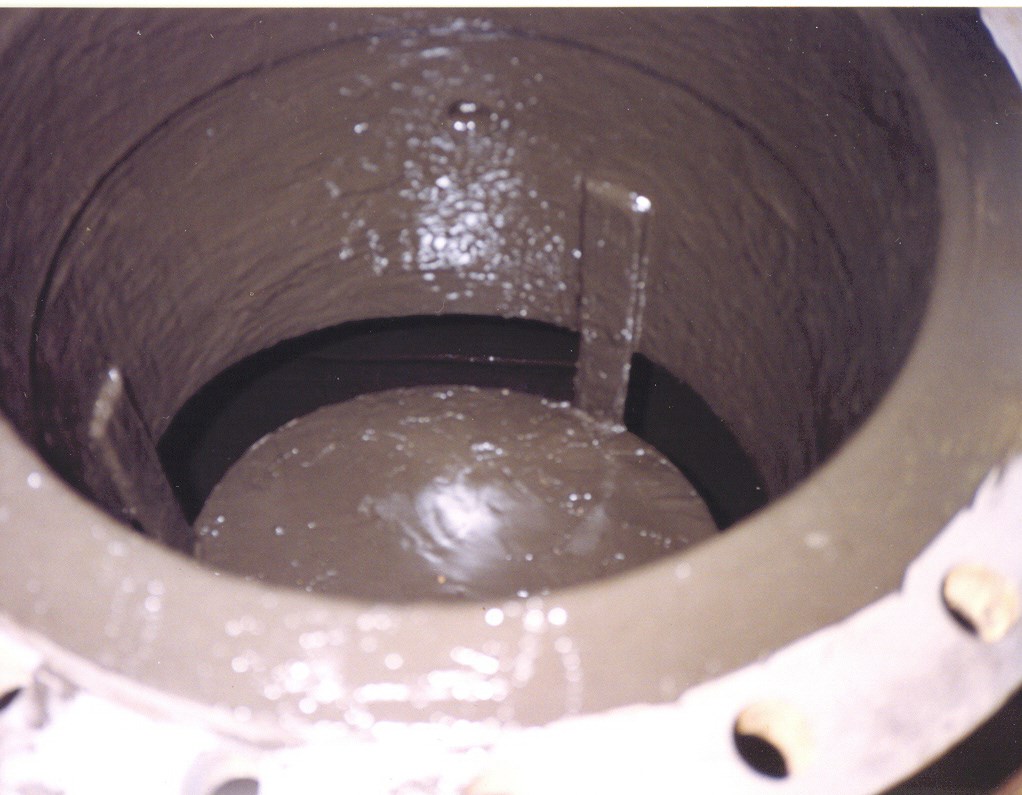

- Trabajo terminado (entrada de vapor)
Application Situation
Recubrimiento interno de envolvente de intercambiador de calor
Application Method
La pinchadura del equipo fue reparada metalúrgicamente mediante aporte de soldadura. Se realizó la preparacion de la superficie a recubrir mediante arenado a metal blanco y granallado con granalla angular. Luego se desengrasó toda el area de manera adecuada. En el centro del equipo (entrada ) se aplicó Belzona® 1591. En los extremos del equipo (salidas) se aplicaron 3 capas de Belzona® 1321, ya que en esas zonas la temperatura era menor (80°C aprox.) Una vez aplicado el revestimiento se realizó el control de porosidades y se realizaron pruebas con una pieza cuyo diámetro exterior era igual al de mazo de tubos.
Belzona Facts
La reparación se realizó durante un paro de planta. El equipo sufría perforaciones cada año y medio aproximadamente luego de realizarse una reparación convencional. La reparación Belzona duró por más de 5 años.
